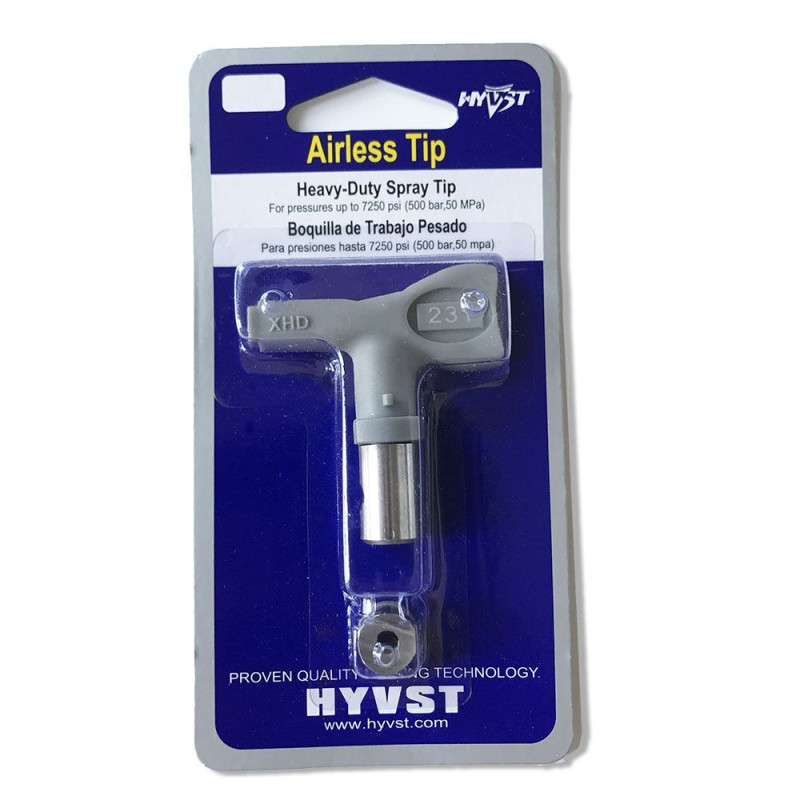

Сопло форсунка безвоздушное для Graco XHD

Сопло форсунка безвоздушного окрасочного аппарата Graco XHD

Сопло предназначено для безвоздушных краскопультов, с максимальным давлением до 300 бар. Краска подается от окрасочного агрегата по шлангу высокого давления в безвоздушный краскопульт, и проходя через сопло тонкого сечения, краска распыляется, образуя красочный факел.

Безвоздушные сопла могут быть с различными цветными пластиковыми флажками, цвет флажка не влияет на тип размера сопла, это только дизайн. Номер сопла указан (пропечатан) на хвосте пластикового флажка. У цветного флажка безвоздушного сопла есть два направления распыления краски, первое направление, по стрелке (острием вперед), и второе направление – тыльное, тупое скругленное. Если безвоздушное сопло установлен она краскопульт острием вперед – значит, оно находится в процессе распыления, если тыльной стороной, то на прочистку, в случае если сопло забилось. Чтобы прочистить забитое сопло, необходимо развернуть его в соплодержателе тыльной стороной, на 180 градусов, отвернуть безвоздушный краскопульт в сторону и нажать пару раз на курок окрасочного пистолета. Благодаря данным двум положениям безвоздушного сопла, «распыление» и «прочистки», сопла получили название реверсивные, а благодаря тому, что воздух не участвует в процессе распылении краски, сопла получили название безвоздушные.

Как подобрать и расшифровать номер сопла окрасочного пистолета

Расшифровка сопла на примере 517

Сопло 517 имеет угол распыления 50 градусов, и на расстоянии 30-35 см краскопульта от окрашиваемой поверхности дает факел порядка 25 сантиметров.Проходное сечение 517 сопла – 0, 017”. В комплект сопла входит седло и уплотнение для фиксации сопла в безвоздушном краскопульте. При замене сопла менять седло и уплотнение не обязательно. Данное сопло обычно используют для покраски широких изделий, например, покраска товарных вагонов, покраска масляными красками, покраска грунтом ГФ и эмалью Пф-115, покраска фасадов зданий, прокраска углов стен дома. Сопло используют для нанесения некоторых видов теплоизоляций , грунтовки перед нанесением огнезащиты, антикоррозионная обработка металла , эмалей по металлу. При одинаковой краске, одинаковой вязкости, и одном и том же давлении - скорость нанесения и расход краски при проходе через сопло 517 будет больше чем у 515 сопла. И, соответственно, меньше чем у 519 сопла. Ширина факела 517 на одинаковом расстоянии от краскопульта до поверхности окрашивания будет уже сантиметров на 5 , чем у 617 сопла. И, соответственно шире на 5 см, чем у 417 сопла.

Доступные варианты для заказа: 211, 213, 215, 217,219, 221, 223, 225, 227, 229, 231, 233, 235, 311, 313, 315, 317, 319, 321, 323, 325, 327, 329, 331, 333, 335, 411, 413, 415, 417, 419, 421,423, 425, 427, 429, 431, 433, 435, 511, 513, 515, 517, 519, 521, 523, 525, 527, 529, 531, 533, 535
