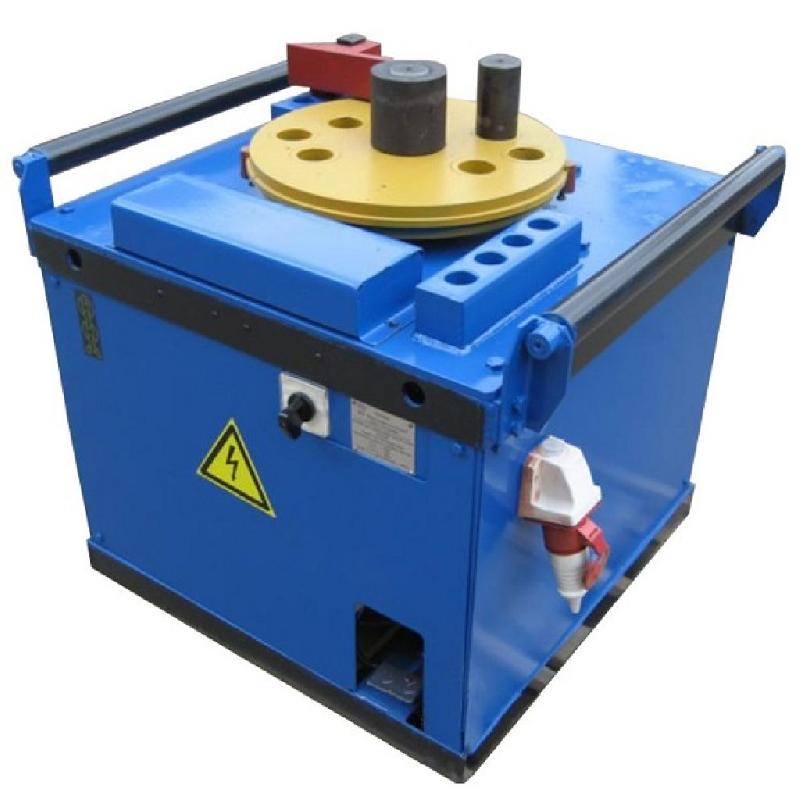

Станок для гибки арматуры СГА-1

Используется для гибки арматурных стержней в промышленных масштабах, там где необходима тяжелая, объемная и продолжительная работа с арматурной сталью: строительство монолитов, заводы жби , и др. Станок обрабатывает арматуру классами от А1 до А3. Станок редукторного типа.

Имеет достаточно не сложное и не дорогое обслуживание, и экономичную цену в сравнении со своими импортными аналогами. В случае истечения гарантийного срока обслуживания, легко найти и приобрести зап.части и расходные материалы.

Давно зарекомендовал себя на стройках России и странах ближнего зарубежья.

Станок СГА-1

Состоит из: сварной рамы, червячного редуктора, установленного на раме, с закрепленным на нем гибочным диском. На гибочном диске устанавливаются центральный и гибочный пальцы. Упорный палец с роликом устанавливается в отверстие планки, приваренной к верхнему листу рамы.

Вращение на входной вал червячного редуктора передается через шестерни и клиноременную передачу от электродвигателя. Изменение частоты вращения гибочного диска производиться перестановкой шестерен. Для выполнения требований экологии предусмотрено удаление окалины с листа рамы через воронку, присоединяемую к цеховой вытяжной вентиляции.

СГА-1 работает следующим образом:

Пруток укладывается на гибочный диск между центральным пальцем с роликом, гибочным пальцем и упорным штырем с роликом. При вращении диска гибочный палец заклинивает пруток и изгибает его вокруг ролика на угол, задаваемый установкой кулачка. При возврате диска гибочный палец освобождает согнутый пруток и останавливается после нажатия вторым кулачком на второй конечный выключатель. Изделия из прутков арматуры радиусом гиба 55 мм изгибаются вокруг ролика, а радиусом 20 мм - непосредственно вокруг центрального пальца. Изделия из прутков диаметром до 14 мм с внутренним радиусом 12 мм изгибаются при установке вилки и кронштейна.

Наибольший диаметр изгибаемой арматурной стали по ГОСТ 5781-82,мм

• для класса А - I 40
• для класса А - II 36
• для класса А - III 32

Допускаемый радиус изгиба прутка по внутреннему контуру, мм

• наибольший 55
• наименьший 20
