- Код товараКлапаны обратные Ду 20-65 мм серий КЗ 104.1, КЗ 105.1
Клапаны обратные Ду 20-65 мм серий КЗ 104.1, КЗ 105.1 предназначены для предотвращения изменения
направления потока рабочей среды (вода, пар) в трубопроводах соответствующего диаметра.
Устанавливаются крышкой вверх только на горизонтальных участках трубопроводов в местах, удобных для обслуживания.
Направление потока среды – под золотник.
Клапаны обратные успешно эксплуатируются на следующих объектах:
Челябинская ТЭЦ-3; Пермская ТЭЦ-6; Юго-Западная ТЭЦ, г. Санкт-Петербург; Уфимская ТЭЦ-2 и др.
Технические характеристики

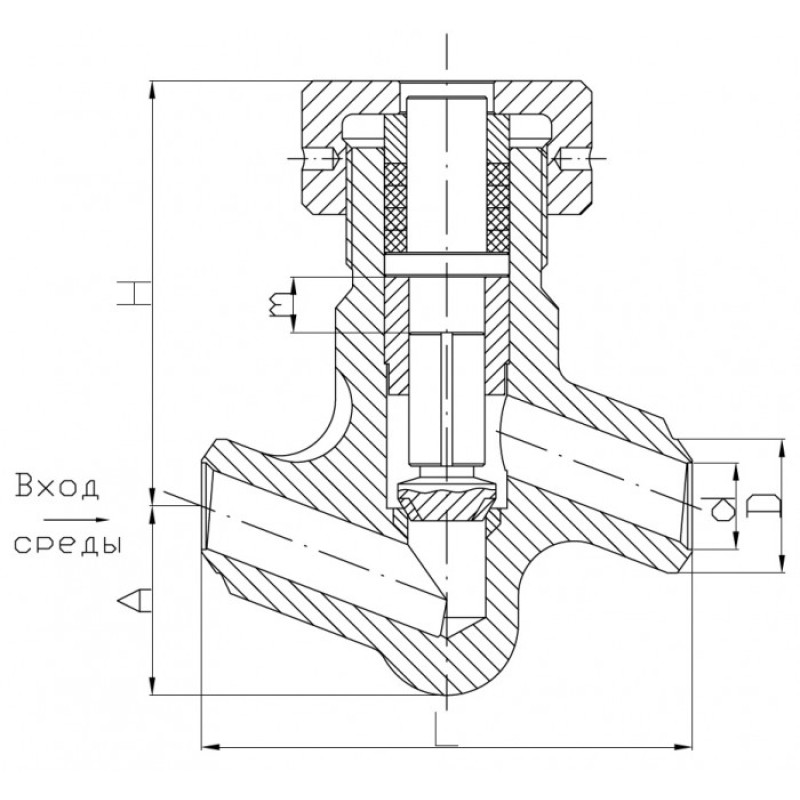

| Обозначение | Условный проход Dу, мм | Рабочая среда | Параметры рабочей среды | Материал корпуса | Размеры, мм | Масса, кг | ||||||
| Давление, МПа | Температура, oС | H | m | A | L | d* | D* | |||||
| КЗ 104.1.20.00 | 20 | Вода | 37,3 | 280 | У | 110 | 11 | 46 | 160 | 18 | 32 | 3 |
| КЗ 105.1.20.00 | 20 | Пар | 25,0 | 545 | ХМФ | 110 | 11 | 46 | 160 | 18 | 32 | 3 |
| КЗ 105.1.32.00 | 32 | Пар | 25,0 | 545 | ХМФ | 180 | 15 | 85 | 220 | 31 | 60 | 16 |
| КЗ 104.1.40.00 | 40 | Вода | 37,3 | 280 | У | 180 | 15 | 85 | 220 | 39 | 60 | 17 |
| КЗ 104.1.50.00 | 50 | Вода | 23,5 | 250 | У | 180 | 15 | 85 | 220 | 49 | 57 | 17 |
| КЗ 105.1.50.00 | 50 | Пар | 13,7 | 560 | ХМФ | 190 | 20 | 95 | 250 | 50 | 76 | 18 |
| КЗ 104.1.65.00 | 65 | Вода | 23,5 | 250 | У | 190 | 20 | 95 | 250 | 58 | 76 | 18 |
| КЗ 105.1.65.00 | 65 | Пар | 9,8 | 540 | ХМФ | 190 | 20 | 95 | 250 | 62 | 76 | 18 |
* – в таблице приведен пример. Расточка патрубков выполняется под размер трубопровода, указанный заказчиком.
Клапаны возможно применить на другие параметры рабочей среды согласно ГОСТ 356-80.
Материал корпуса: У – углеродистая сталь; ХМФ – хромолибденованадиевая сталь.
