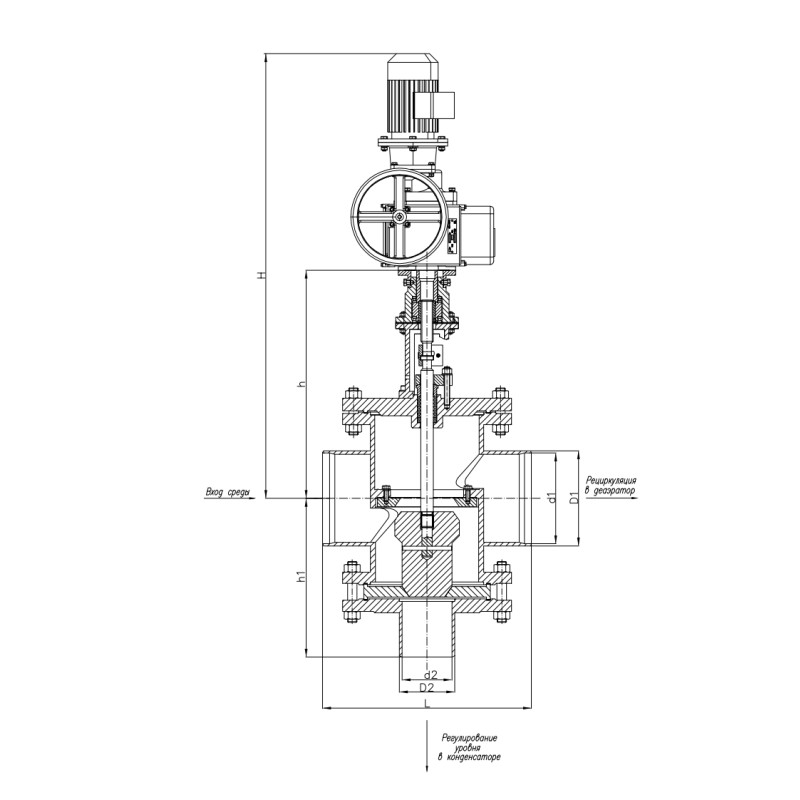

Клапаны регулирующие двухседельные серии РК 109.2

Клапаны регулирующие двухседельные DN 100-300 мм серии РК 109.2 предназначены для разделения и регулирования потоков среды (регулирование уровня в конденсаторе и рециркуляция в деаэратор). Клапаны выпускаются со встроенными электроприводами ПЭМ производства ОАО «АБС ЗЭиМ Автоматизация» г. Чебоксары. По желанию заказчика возможно применение другого электропривода.

Основные преимущества:

• Автоматическое управление потоками насоса в конденсатор и на рециркуляцию в деаэратор, от одного управляющего сигнала по уровню в конденсаторе.
• Стабильная расходная характеристика по поддержанию уровня в конденсаторе..
• Высокая надежность и ремонтопригодность.

Клапаны серии РК 109.2 успешно эксплуатируются на следующих объектах:

Псковская ГРЭС; Киришская ГРЭС; Черепетская ГРЭС; Череповецкая ГРЭС; Конаковская ГРЭС; ТЭЦ-21, ТЭЦ-22, ТЭЦ-23 (ОАО «Мосэнерго»); Рязанская ГРЭС; Южноуральская ГРЭС; Закамская ТЭЦ-5; ТЭЦ-6, ТЭЦ-10 (ОАО «Иркутскэнерго»); Челябинская ТЭЦ-3; Тобольская ТЭЦ; Тюменская ТЭЦ-1; Архангельская ТЭЦ и многие др.

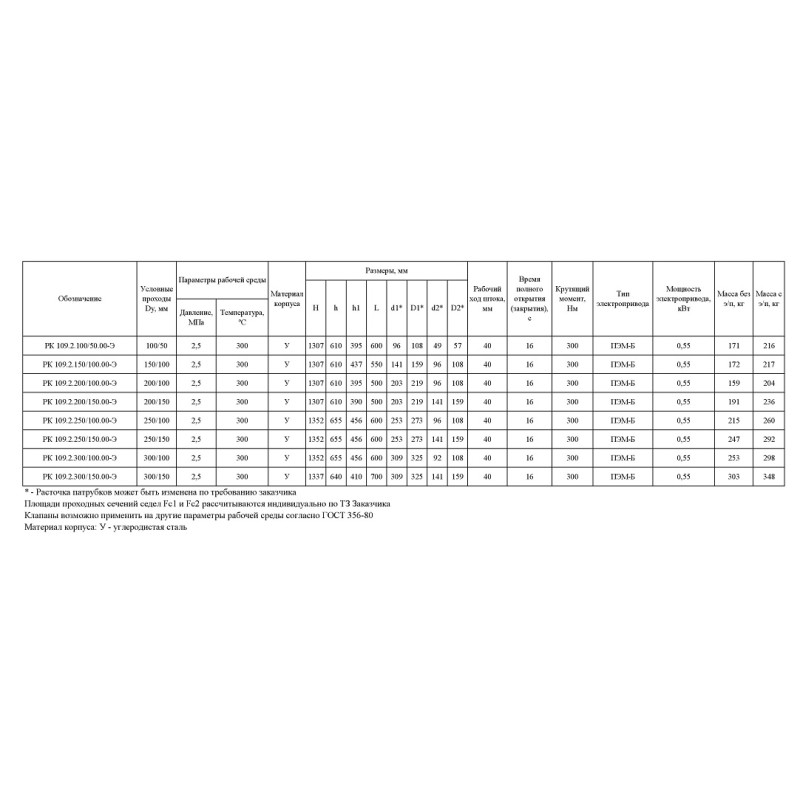

Пример обозначения: РК 109.2.250/150.00-Э-120/80

РК – клапан регулирующий
109.2 – функция разделения потоков
250/150 – условные проходы рециркуляции в деаэратор / уровень в конденсатор, мм
Э – электропривод
120/80 - площадь проходного сечения седла1 / седла2, см. ²
