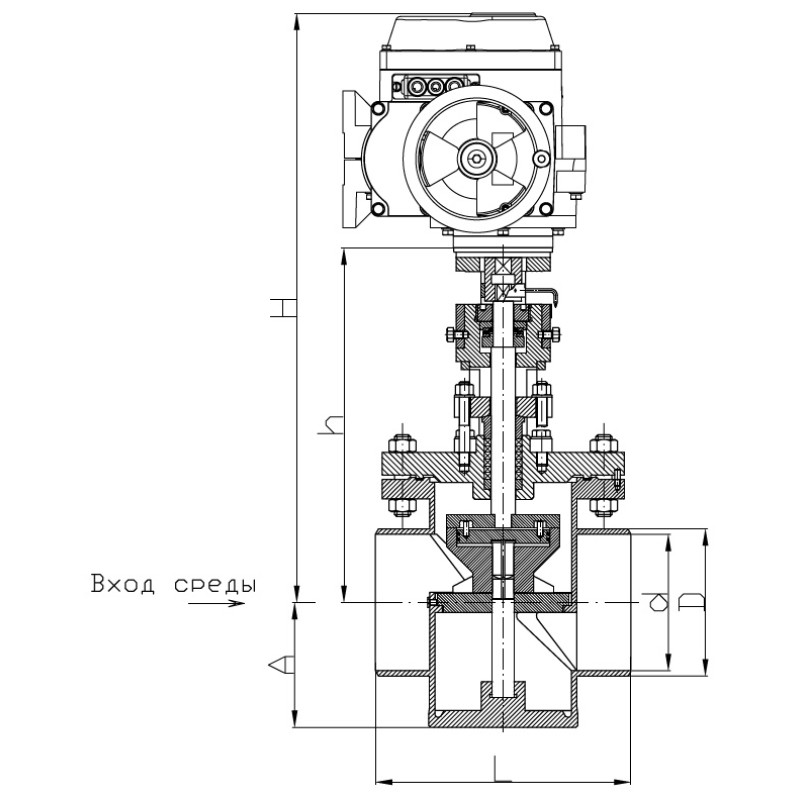

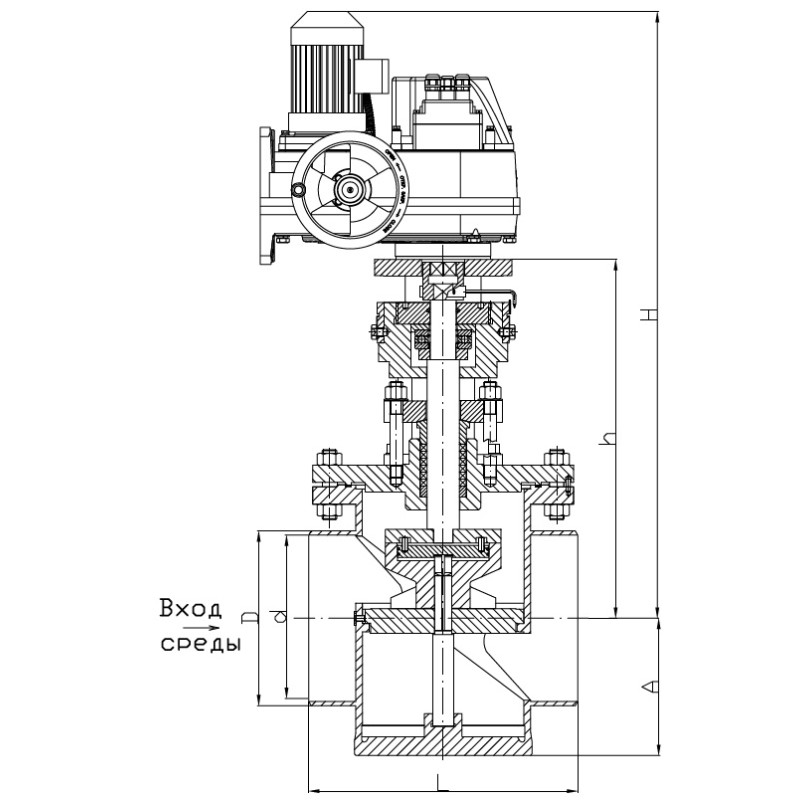

- Код товараКлапаны, регулирующие расход (давление)
Клапаны регулирующие Ду 80-500 мм (при комплектации переходами более 500 мм) серии РК 109 предназначены для регулирования потоков среды деаэраторов, калориферов, бойлеров, подпитки теплосети, уровня конденсата в ПВД и ПНД, расхода газа, воздуха, мазута и т.д.
Так же клапаны серии РК 109 могут поставляться со встроенным узлом охлаждения и использоваться для дросселирования и охлаждения острого пара РОУ (БРОУ).
При использовании клапанов в качестве регуляторов газа в ГРП при необходимости (определяется расчетом) они выпускаются с дроссельными решетками, вмонтированными в выходной патрубок.
Клапаны выпускаются со встроенными электроприводами МЭОФ производства ОАО «АБС ЗЭиМ Автоматизация», г. Чебоксары. По желанию заказчика возможно применение другого электропривода
Основные преимущества:
- Стабильная расходная характеристика и возможность получения характеристики любого типа в условиях эксплуатации на объекте в связи с наличием съемного седла.
- Повышенная герметичность (клапан уплотняется рабочей средой).
- Клапаны, применяемые в ГРП и на газопроводах котла, позволяют частично снизить уровень шума и погасить вибрацию.
- Возможность эксплуатации клапанов на горизонтальных и вертикальных трубопроводах.
- Высокая надежность и ремонтопригодность.
Клапаны серии РК 109 успешно эксплуатируются на следующих объектах:
Псковская ГРЭС; Киришская ГРЭС; Черепетская ГРЭС; Череповецкая ГРЭС; Конаковская ГРЭС; ТЭЦ-21, ТЭЦ-22, ТЭЦ-23 (ОАО «Мосэнерго»); Рязанская ГРЭС; Южноуральская ГРЭС; Закамская ТЭЦ-5; ТЭЦ-6, ТЭЦ-10 (ОАО «Иркутскэнерго»); Челябинская ТЭЦ-3; Тобольская ТЭЦ; Тюменская ТЭЦ-1; Архангельская ТЭЦ и многие др.
Пример обозначения: РК 109.100.00-Э-20
РК – клапан регулирующий
109 – клапан, регулирующий расход (давление)
100 – условный проход, мм
Э – электропривод
20 – площадь проходного сечения седла, см2
