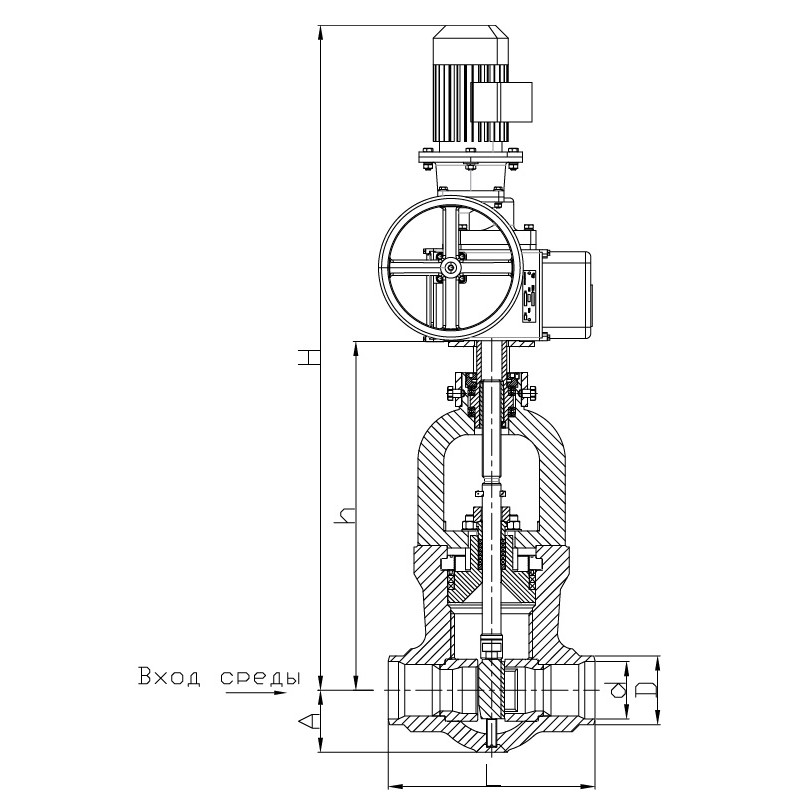

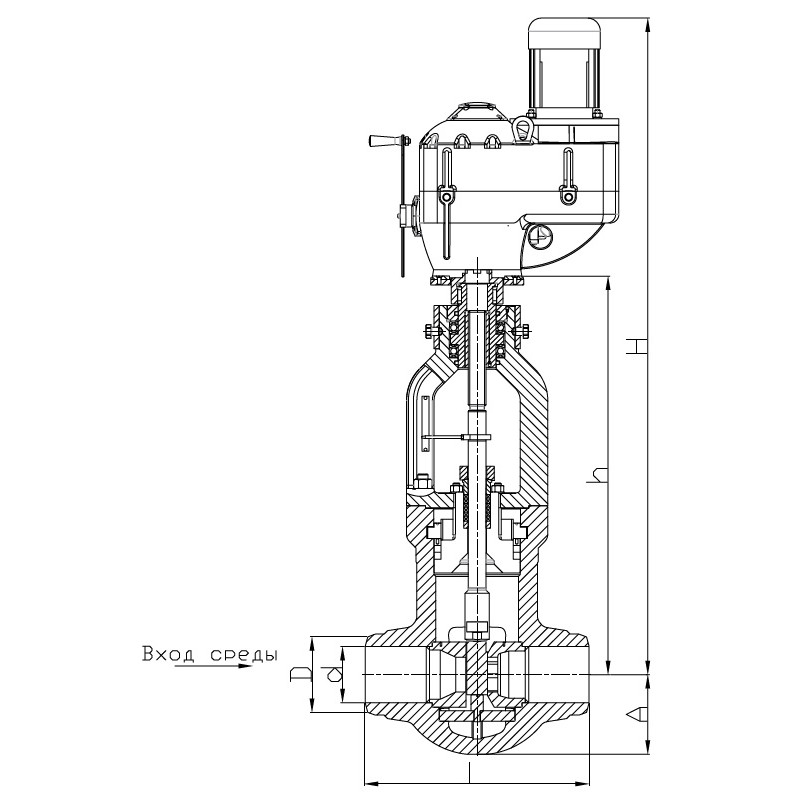

Клапаны регулирующие шиберного типа Ду 100-250 мм серии РК 112

Клапаны регулирующие Ду 100-250 мм серии РК 112 предназначены для регулирования расхода жидких сред и пара. Были разработаны как дроссельно-регулирующие клапаны на входе в сепаратор прямоточных котлов со сверхкритическими параметрами блоков 300-800 МВт. Так же пользуются спросом клапаны на линии сброса из
сепаратора и на линии от сепаратора к поверхностям нагрева.

Корпус используется штампованный либо штампосварной производства ОАО «Уральская Кузница», г. Чебаркуль.

Клапаны выпускаются со встроенными электроприводами ПЭМ производства ОАО «АБС ЗЭиМ Автоматизация», г. Чебоксары. По желанию заказчика возможно применение другого электропривода.

Основные преимущества:

• Высокая пропускная способность.
• Надежность при эксплуатации в тяжелых условиях.
• Так как через клапан, стоящий на входе в сепаратор, проходит пароводяная смесь, то для создания расходной характеристики близкой к линейной профиль седла расчитывается по специальной программе.
• Выходной патрубок защищен экраном из эрозионностойкой стали.

Клапаны серии РК 112 успешно эксплуатируются на следующих объектах:

Южноуральская ГРЭС; Сургутская ГРЭС-2; АКСУ ГРЭС (Республика Казахстан); ТЭЦ-10 (ОАО «Иркутскэнерго»); Елецкая ТЭЦ, Молдавская ГРЭС; Кармановская ГРЭС; Верхнетагильская ГРЭС.

Пример обозначения: РК 112.1.150.00-Э-41

РК – клапан регулирующий
112 – шиберный
1 – пар, 2 - вода на сверхкритические параметры, 3 - пар на сверхкритические параметры
150 – условный проход, мм
Э – электропривод
41 – площадь проходного сечения седла, см²
